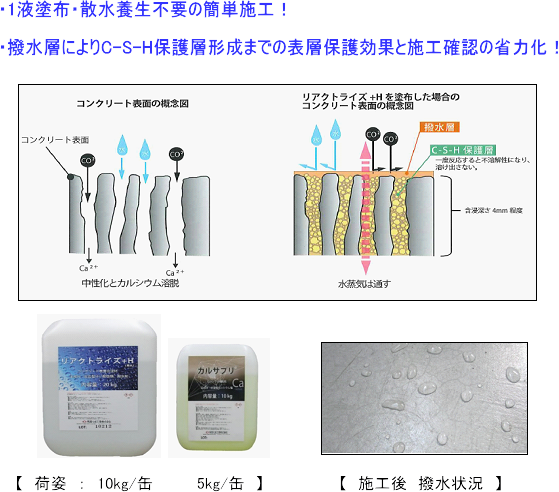

『リアクトライズ＋H』は、撥水効果を併せ持ったけい酸塩系含浸材です。けい酸系ナトリウム・カリウム・リチウムによる反応性と固化性の特徴を最大限に引き出せ、コンクリート表層部にC-S-H保護層を形成・緻密化し、優れた中性化抑止性や遮水性、遮塩性が得られます。さらに、表面に撥水層を形成することで、これまでのけい酸系含浸剤では実現が出来なかった透水抑制性能の向上とともに、施工確認の省力化を実現しています。また、カルシウム補助剤「カルサプリ」と併用することで、経年劣化により中性化したコンクリート表面付近をアルカリ性に戻すことが出来ます。
特 性
- 【3種混合型ケイ酸塩＋撥水効果】 けい酸塩系（混合型）と撥水効果を備えた表面含浸材です。
- 【劣化したコンクリートにも対応】 「カルサプリ」により、劣化（中性化）したコンクリートにも効果を発揮します。
- 【亜硝酸塩類の生成】 カルサプリを併用で、コンクリート内で防錆効果のある亜硝酸塩類が生成されます。
- 【ヘアクラック閉塞】 乾燥収縮ひび割れによる0.2mm以下のひび割れの閉塞が期待できます。
- 【容易な施工】 1液であり塗布作業が容易です。また、撥水効果により施工確認が容易です。（材料：燃焼性なし・無臭）
- 【高耐久性】 無機系材料のため、紫外線劣化が起こりません。

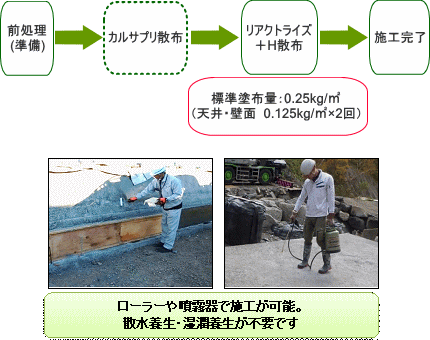

施工フロー

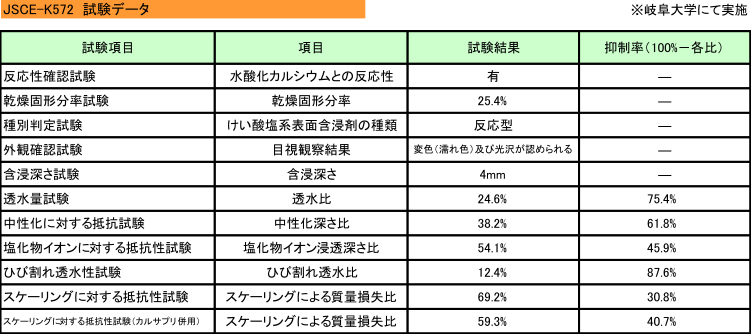

劣化因子抑制効果
『リアクトライズ＋H＆カルサプリ工法』は、コンクリート表面から内部に浸透し緻密化することで、遮水層を形成するとともに、外部からの劣化因子を抑制します。

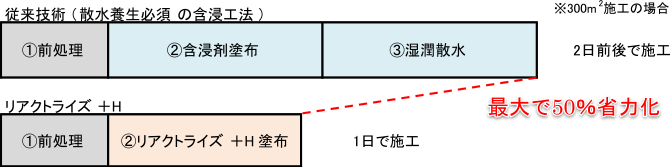

施工性比較
従来技術（散水養生必須の含浸工法）と比較し、散水養生・湿潤養生が不要となることで、施工日数が最大で50％省力化することが出来ます。

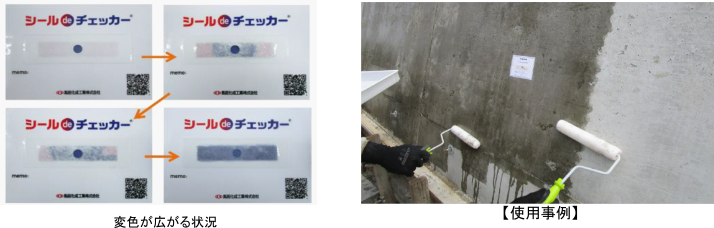

施工確認ツール 「シールdeチェッカー」
オプション品 施工確認ツール「シールdeチェッカー」は、表面含浸材が上層の吸水性シール材を透過することで、下にあるリトマス試験紙が変色する構造となっており、含浸材が規定量以上に塗布されれば全面変色する仕組みとしたことで、塗布重量の計測が不要となります。
この内容は2026年4月現在のものです。
PDFをご覧になるには、Adobe Reader（無料）が必要です。
